硬質合金粉末成型機基本操作介紹

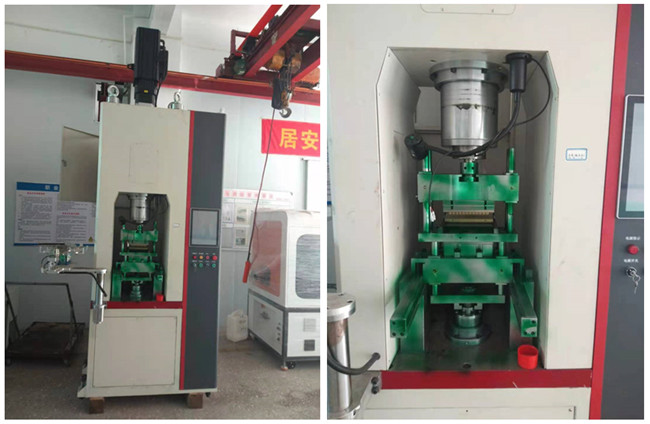

硬質合金粉末伺服成型機是一種新型的純伺服專用設備，是通過伺服馬達帶動絲桿轉動上沖、母模、下沖進行上下運動的粉末成型機。采用先進的機、電、氣、儀一體化控制、伺服驅動技術。主要適用以結構件為主的硬質合金，粉末冶金，金屬粉末，刀具，機械零件的生產。

操作前準備：

1、周邊檢查

開機前，檢查壓力推桿下端有效行程內是否有障礙物，檢測模具活動范圍內是否有障礙物。

2、接通電源

接通外部電源，將外置斷路器與電箱內斷路器置于ON狀態，鑰匙開關置ON。

3、系統開啟

按下“開機準備”按鈕，此時電源接通，系統開啟。

4、設備復位

進入操作系統后，設備根據需要進行回零操作。

5、運行

初始化完成后，設備進入待機狀態；設定好相關生產參數，按下雙“啟動按鈕”，設備即進入運行狀態。

啟動按鈕

A：雙手觸發啟動（連續運行模式）

在自動條件滿足的情況下，選擇人機界面上的連續運行模式，雙手同時按下左、右啟動按鈕，成型機進入連續壓裝運行模式 ，即可松開按鈕，壓機自動運行；

B：寸動啟動（點動運行模式）

在自動條件滿足的情況下，選擇人機界面上的點動運行模式，雙手同時按下左、右啟動按鈕，成型機進入點動運行狀態，松開按鈕即停，按下有繼續按原來運動軌跡動作；

緊急停止

在任何狀態下,作為緊急停止用,在發生緊急情況下,按下急停按鈕,設備將處于停止?fàn)顟B(tài),設備無法進入下一步動作,只有人工逆時針旋轉按鈕,讓按鈕釋放后,復位重新啟動伺服動力電源才能正常運行；

開機準備

當外部電源接通（總開關閉合）后，點壓該按鈕，設備伺服系統動力電源接通，動力電源接通時也可作為參數確認按鈕操作；

停止按鈕

設備在連續運行狀態下，點壓此按鈕設備將在完成一個周期的工作后停止運行；

三色燈

實時顯示設備當前工作狀態：

1. 綠燈閃亮： 待機中。

2. 黃燈閃亮： 工作中。

3. 紅燈閃亮： 異常報警。

蜂鳴器

設備在運行中發生異常情況下，蜂鳴器會發出“嗶！嗶！嗶！”短促的提示音。

USB插槽

將U盤插入USB插槽可導出觸摸屏內所有的壓裝數據。

I/O接口（選配）

與外部設備或夾具裝置聯機使用。

觸摸屏

觸摸式組態功能顯示屏，進行系統和程序參數設置，顯示當前設備狀態，各軸手動操作等功能。
