氫燃料電池電堆組裝原理與流程。---鑫臺銘提供。

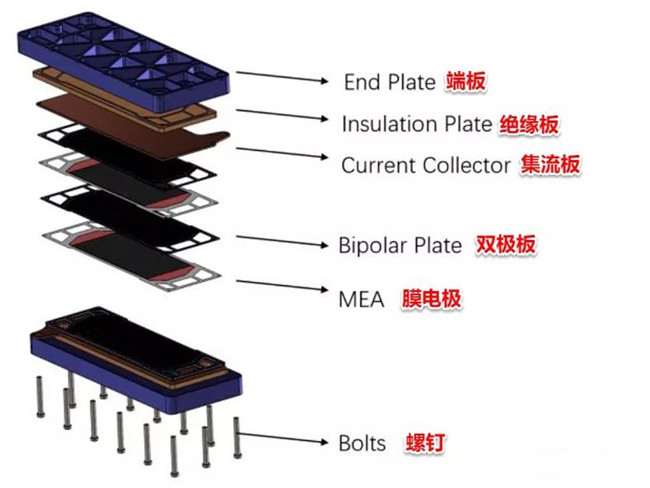

燃料電池電堆由端板、絕緣板、集流板、單電池（包含雙極板和MEA）組成，他們之間通過壓緊力被組裝到一起。如下圖這樣的電堆，這些零部件之間在這個示意圖中通過螺釘和端板組合施加的壓緊力被組合成了一個短電堆。電堆組裝機還有方便裝配的校準桿、方便均勻施加夾緊力的壓縮塊、底座以及一些氣密性檢測設備等。

1、將雙極板、膜電極（此處為碳紙-CCM-碳紙）、雙極板按順序依次疊加在已安裝好絕緣板、集流板的下端板上，組裝出第一個單電池；

2、重復以上步驟，利用組裝輔助定位裝置把單電池整齊地疊加成電堆；

3、安裝好最后的單電池后，疊上上端板部分，使用組裝機施加設計好的壓力將電堆壓緊；

4、向電堆的進氣歧管安裝好氣密性測試設備（此處用氮?dú)鉁y試），按照測試流程進行氣密性檢測；

5、氣密性檢測通過后，在保持壓力的情況下，安裝好螺桿（壓縮力保持裝置）。隨后即可撤除壓力，至此一個電堆就組裝完畢了。
