鑫臺銘壓鑄島切邊機：

一、設備用途及使用條件

1．主要功能：適用于該機主要用于壓鑄機島內和機器人實現壓鑄島自動化生產，可塑性材料的壓制工藝，如冷、熱擠金屬零件成型、沖裁、彎曲、翻邊。也可用于校正、壓裝、砂輪成型，塑膠制品及粉末制品的壓制成型工藝。

2．本機器由機身、液壓系統和電氣控制系統三大部分組成，可實現點動、雙手單次迴圈兩種動作（主要是配機器人實現自動化切邊）。設備工藝程式根據用戶使用工藝要求設定，操作方便，可靠。

3．本機器的工作壓力、行程范圍均可根據工藝需要進行調整。在壓制后具有保壓延時（延時時間可調）。工作壓力採用壓力錶顯示，主缸行程採用接近開關控制。

4．本壓機具有良好的通用化設計方桉，機、電、液壓系統高度通用化，備件品種少、維修方便、可靠性高。

5．本機器具有良好的安全性能、不污染環境及危害人身健康。

二、機床結構及性能

本液壓機由主機、液壓系統、電氣控制系統和輔助部分組成。

1、主機

主機主要由機身、主油缸組成。

1)、機身

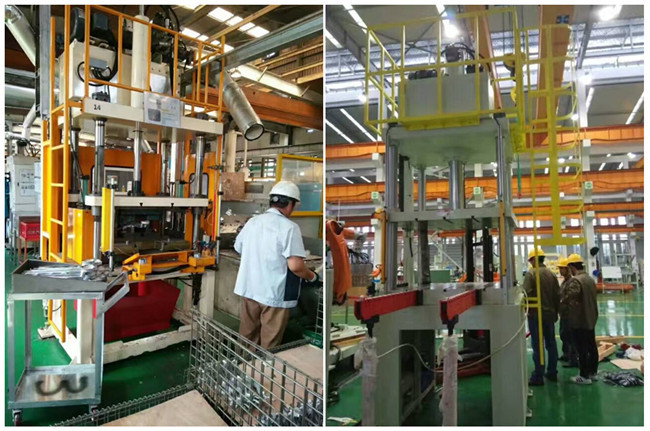

機身為三梁四柱四螺母結構，便于壓機的預緊及精度調整；三大樑（上橫樑、滑塊、底座）採用45優質鋼板加工而成。滑塊與主缸活塞用法蘭連接，滑塊依靠四根立柱導向作上下運動，四立柱導套為邊界稀油自動潤滑，改善摩擦機理，減小摩擦阻力，避免立柱劃痕及拉傷。機身由上梁、滑塊、工作臺、立柱、鎖母等組成；主油缸及液壓站佈置在上梁上；

2)、電氣系統

整個電氣系統分動力部分和控制部分。

3)、動力部分

採用三相五線制交流380V電源，電氣系統由動力電路和控制電路組成，動力電路為380V、50HZ三相?？刂撇糠蛛娐?4V、50HZ。閥制電壓24V，在電氣柜中配有漏電保護器。由自動空氣開關、斷路器、熱繼電器、交流接觸器和驅動油泵用的三相鼠籠型感應電動機所組成。

4)、控制部分

2.電氣柜採用冷軋鋼板製作，靜電噴塑。面板上安裝有各種控制按鈕及功能轉換開關、各電機起停按鈕等。電氣柜製作嚴格遵守GB5226國標4.電氣系統說明 本液壓機的電氣控制採用日本三菱公司的PLC可編程序控制器為主控單元，電氣系統有獨立的控制柜。電氣操縱箱放在設備前面，位置由買方確認。

3.壓機操作方式設置：調整（點動）、雙手動單次迴圈兩種方式可切換；

4.設備的動作要求按用戶提供的電氣動作要求完成。

三、設備安全保護措施

1雙手操作按鈕（間距大于300mm）

2急停按鈕。數量2個，位于主控制臺1個、移動按鈕站1個，當機器發生故障時，按急停按鈕壓機工作點全部停止。

3超載保護。液壓系統帶液壓支承保險回路和超載保護裝置，安全壓力：液壓系統設有安全閥，當油壓超過設定值時自動溢流。

4安全光幕。機床前后設有安全光幕，保護高度為600mm.

５電氣互鎖：鎖緊裝置與主機動作互鎖，即滑塊處于鎖緊狀態時，主機除回程外，其他按鈕不起作用。
